전체 생산 라인 충전 기계

충전 나사 캡 라벨링 생산 라인:

목	이름	수량	모델			주목
1	4- 헤드 서보 충전 기계	1 세트	GZ4			2000-500 ml의 펌프 본체가 한 번 채워지고 측정이 조정 가능합니다 . 재료와의 스테인리스 스틸 접촉은 304입니다.
2	특수 발톱 유형 선형 단일 헤드 캡핑 기계	1 세트	cg			수동 덮개, 노즐은 약간의 실크 치아가있는 수동이어야합니다.
3	둥근 병에 대한 단일 라벨 라벨링 머신					자체 접착제 롤 코팅 종이 라벨, 둥근 병의 크기 범용
4	운송	10 미터
5	변신 로봇					3- 위상 220 v로
6	피드 펌프	1 세트	370w
생산 라인의 총 전력 : 약 7kW; 가스 출처 : 12kg (가스 탱크 포함)

세부 사항 기계 사진 :

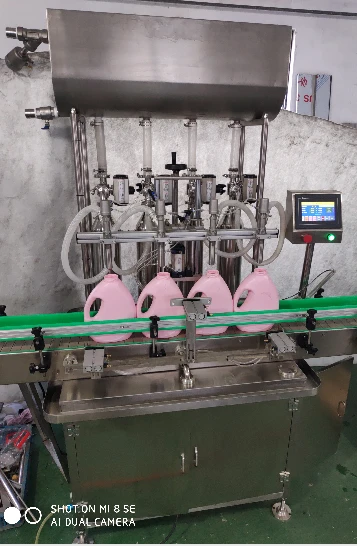

4- 헤드 서보 충전 기계

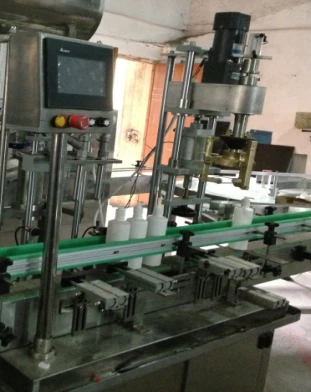

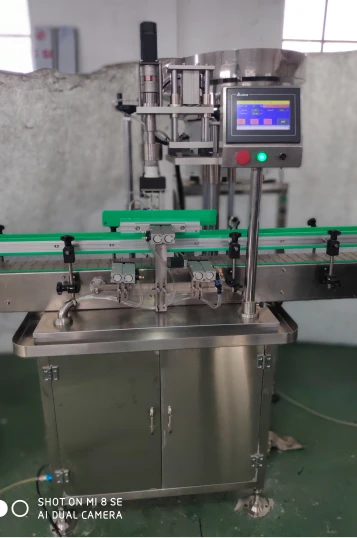

단일 헤드 캡핑 기계

(위의 그림은 사용자 정의 된 병에 따라 참조 전용입니다)

주요 기술 매개 변수 :

충전 헤드 수 : 4

충전 범위 : 2000-5000 ml

충전 속도 : 약 300-600 병 / 시간

(304 펌프 바디 볼륨은 5L)

압축 공기 압력 : 약 10-15 MPA

전원 공급 장치 : 380V

전력 소비 : 약 4kw

무게 : 약 1000kg

기계 크기 : 약 1100 * 1000 * 2000mm (l * w * h)

성능 특성 :

서보 모터 시스템은 부피 스테인레스 스틸 펌프에 사용되어 충전물을 구현하고, 정밀도 및 넓은 범위의 복용량 조정 .

높은 수준의 액체 저장 탱크, 자동 공급, 전체 기계의 쉬운 청소 및 소독 .

충전없이 병 부족, 자동 계수 기능, 저점도 액체의 고온 충전에 적합 .

충전 기계 및 재료와 접촉하는 스테인레스 스틸은 304이며, 충전 기계는 시스템이 작동 및 측정을 조정하기를 기다립니다 .

전체 컴퓨터는 GMP 요구 사항에 따라 설계되었습니다 .

1, 주요 기술 매개 변수 :

적절한 병 사양 : 2000-5000 ml, 적절한 표지 사양 : 30mm -60 mm

전원 공급 장치 : 220V, 50Hz, 전력 소비 : 약 2kW

체중 : 약 460kg

기계 크기 : 1000 × 800 × 1900 (l mm * w * h)

생산 능력 : 300-600 병 / 시간 병 (캡 크기 및 재료에 따라 다름)

2, 성능 특성 :

다양한 병과 캡의 회전에 적합한 유연한 모듈 조합 설계의 새로운 개념을 채택합니다. .

다른 덮개와 발톱은 액세서리를 교체 할 필요가 없으며 간단한 조정 만 있으면 .

자동 캡핑 . . 작동 및 유지하기 쉽습니다.

Pawl Type 나사 캡, 크고 작은 병을 독립적으로 조정하여 캡을 조이고 손상시킬 수 있습니다 .

전체 컴퓨터는 GMP 요구 사항에 따라 설계되었습니다 .

충전 및 캡핑 기계의 주요 기계 및 전기 기기

목	이름	모델	상표
1	터치 스크린	7 인치	대만 델타
2	plc	14S	대만 델타
3	서보 모터	1500W	대만 델타
4	모터를 전달합니다	370W	Hangzhou Yuqiu
5	스테인레스 스틸 펌프, 밸브, 충전 헤드, 재료 상자 및 기타 커넥터	304	상하이
6	충전 튜브	식품 등급 실리콘 튜브	수입 원료
7	광전성	둥근 머리	로이드의 테스트
8	스테인레스 스틸 케이스	304	본인
9	발톱 머리	사용자 정의	본인
10	액체 수준 미터	304	본인
11	피드 밸브	304	상하이
12	메인 모터 캡핑	180w	정산 대학교
13	스위칭 모드 전원 공급 장치	24V*15A	대만 Mingwei
14	계전기	24V	일본, 일본
15	주파수 변환기	400W	대만 델타
16	공압 솔레노이드 밸브		에어 텍
17	운송	엔지니어링 플라스틱 체인 플레이트	쿤산 다오렌
18	밀봉 플레이트	테트라 플루오로 에틸렌	수입 원료

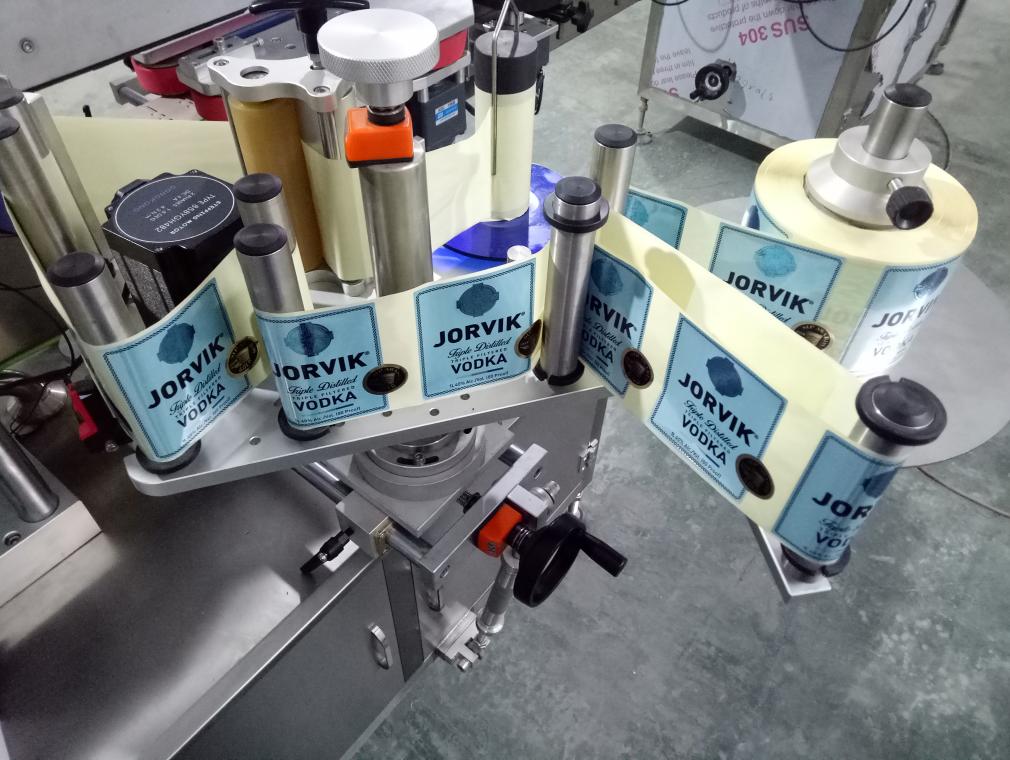

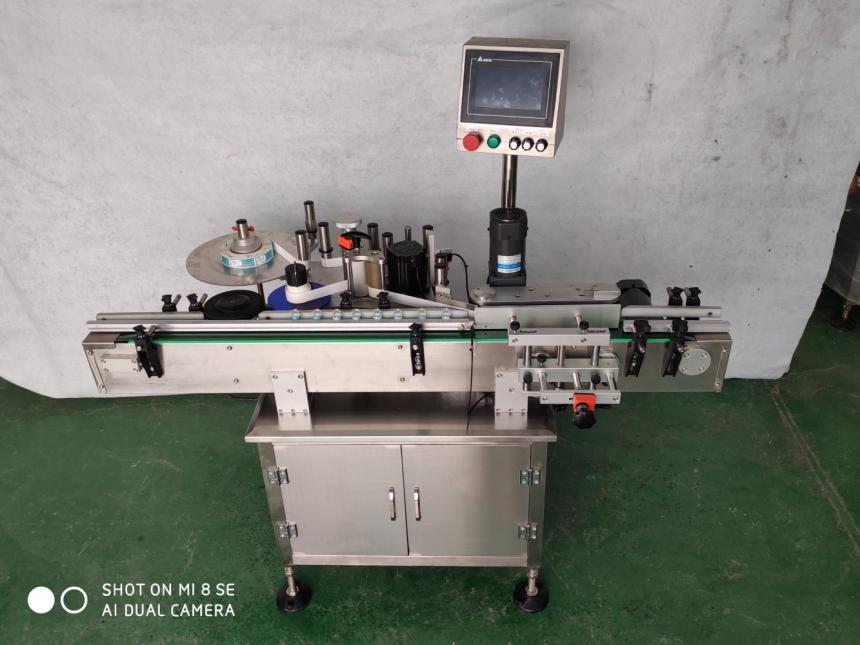

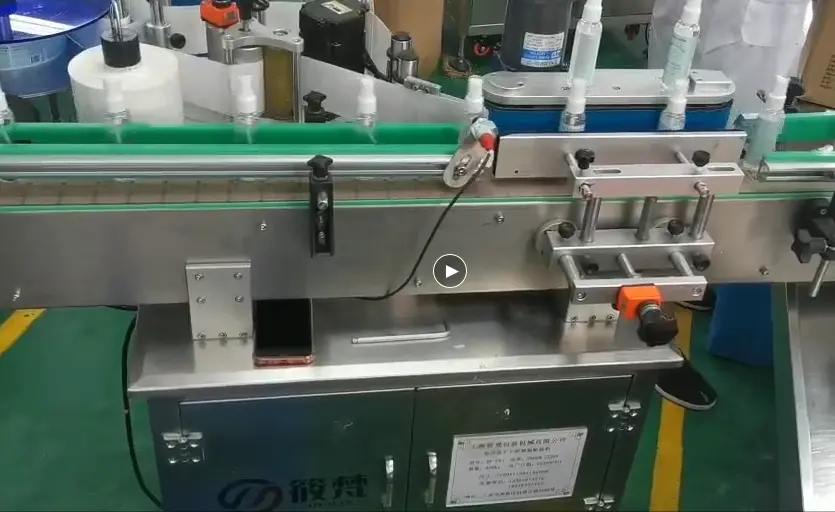

자체 접착제 라운드 병 단일 라벨 라벨링 머신

(위의 그림은 실제 생산 모델에 따라 참조 전용입니다!)

주요 기술 매개 변수 :

라벨 릴 코어의 내 직경 : 76mm

라벨 릴의 최대 외경 : 300mm

레이블 길이 : 40-20 mm

레이블 높이 : 50-120 mm

라벨링 정확도 : ± 1 mm

생산 능력 : 300-1000 병 / 시간 전원 공급 장치 : 220 V, 50 Hz

전원 : 2500W 기계 무게 : 650kg

기계 치수 : 2000 × 1500 × 1600 (mm)

주요 기능 :

(1) 기계는 의학, 화학 산업, 식품, 일상 화학 산업 등에 널리 사용됩니다 .

(2) 설계의 주요 부분은 수입 기계 라벨 전송 모드를 흡수하여 일반 국내 레이블 불안정한 요소 .을 해결했습니다.

(3) 기계는 단일 기계 작동 및 배선 생산 라인 .에 사용될 수 있습니다. . 하나의 라벨링 머신은 여러 생산 라인의 라벨링 요구 사항을 충족 할 수 있습니다 .

(4)이 장비는 실린더 자체 접착제 라벨링 머신의 요구 사항을 충족 할 수 있습니다 . 자동화 및 다기능 실현







주요 구성 :

목	이름	모델	원산지 / 브랜드
1	터치 스크린	7 인치	대만 델타
2	plc	14ss	대만 델타
3	스테퍼 모터	85B	달 동
4	모터를 전달합니다	180W	정산 대학교
5	스위칭 모드 전원 공급 장치	24V*15A	대만 델타
6	계전기	24V	일본, 일본
7	마스터 버튼	Lay7	Chint
8	옆 광전자를 표시하십시오 감지기	그루브 유형	로이드의 테스트
9	스테인레스 스틸	304	소원을 성취하십시오
10	병 광전 감지기	둥근 머리	로이드의 테스트

주목:

아래의 첫 번째 그림 샘플 아래와 같은 .

두 번째 그림 설명

(손잡이를 뒤에 놓고 수동으로 덮고 . 노즐에는 작은 실 톱니가 있습니다 . 손잡이로 노즐을 수행하는 것은 쉽지 않습니다. ..

핸들이 외부에서 기울어지면 방향이 불확실하면 슬리브를 조이면 손잡이가 쉽게 손상되므로 수동으로 회전하는 것이 좋습니다.

이 병의 출력이 높으면 자동이어야하는 경우 별도의 캡핑 기계를 추가하여 회전하는 것이 좋습니다 ..

출력이 낮 으면 수동 회전이 권장되지만 다른 단계는 다른 병 기계와 동일 할 수 있습니다 .
